Frequenz |

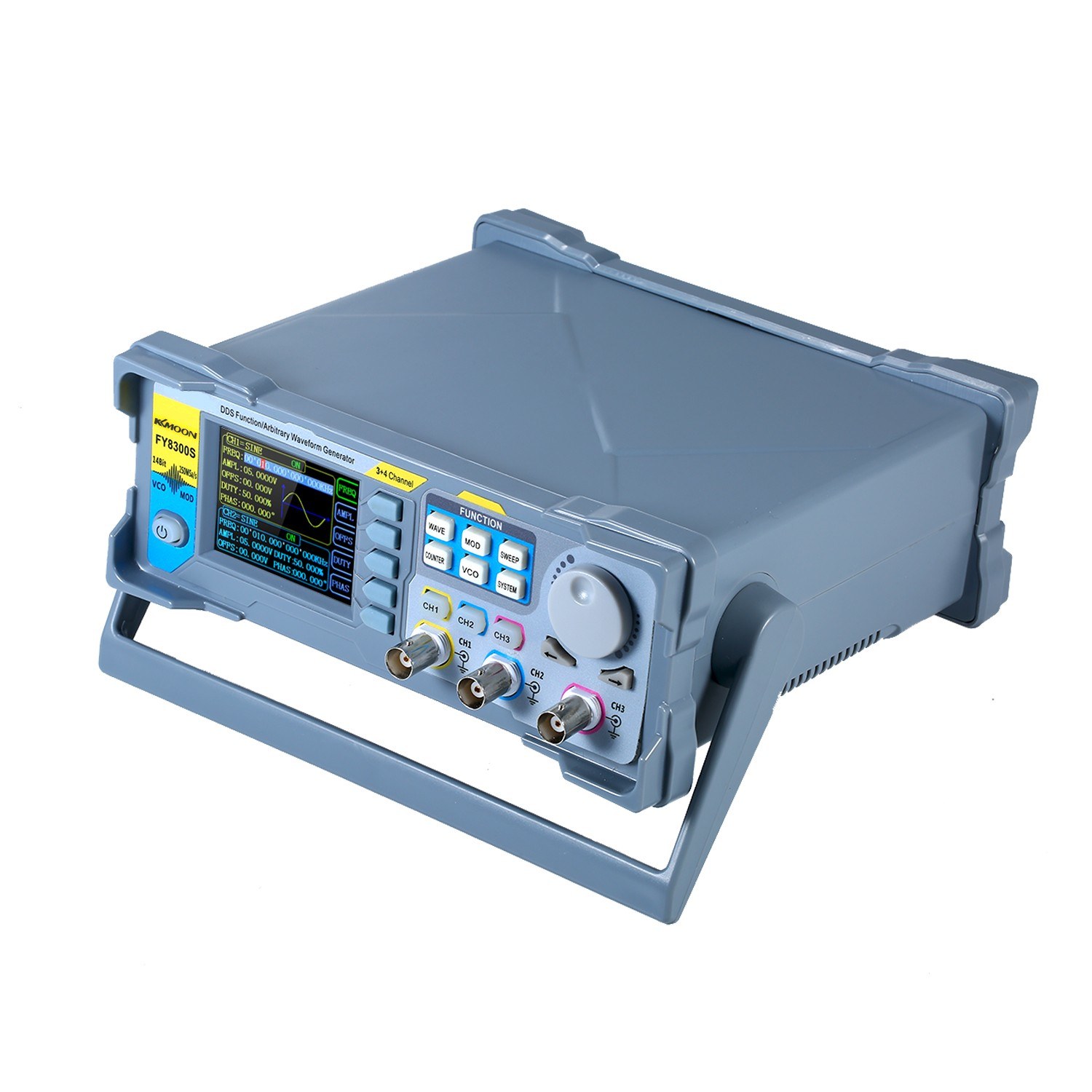

| Modell | FY8300S- 6 0M |
| Sinus | 0 ~ 60 MHz |
| Quadrat | 0 ~ 25 MHz |
| Rampe, Dreieck | 0 ~ 10 MHz |
| Impuls | 0 ~ 10 MHz |
| TTL / CMOS | 0 ~ 10 MHz |
| Beliebige Wellenform | 0 ~ 10 MHz |
| Minimale Pulsbreite | 20 ns (Alle Modelle mit Pulswellen-Mindestbreite können 20 ns erreichen.) |
| Mindest. Auflösung in allen Frequenzbereichen | 1μHz (Die minimale Auflösung kann in allen Frequenzbereichen 1μHz erreichen, um die Genauigkeit bei hohen Frequenzen zu gewährleisten. Beispielsweise kann ein Signal mit 10,000000000001 MHz ausgegeben werden.) |
| Richtigkeit | ± 20 ppm |
| Stabilität | ± 1 ppm / 3 Stunden |
Wellenform-Eigenschaften |
| Wellenformen | Sinus, Quadrat, Rechteck (Arbeitszyklus einstellbar), Impuls (Impulsbreite und Zykluszeit können genau eingestellt werden), Dreieck / Rampe, Sägezahnwelle, CMOS, TTL mit vier Kanälen, Gleichstrom, Halbwelle, Vollwelle, positiver Schritt, umgekehrter Schritt , Positiver Exponent, Inverser Exponent, Lorenz-Puls, Mehrton, Rauschen, EKG, Trapez-Puls, Sinc-Puls, Schmaler Puls, Gauß-Weißes Rauschen, AM, FM und andere vom Kunden definierte Wellenformen mit 64 Sätzen. |
| Nichtflüchtiger Speicher | Kann 64 benutzerdefinierte beliebige Wellenformen (8K 14 Bit) * 64 speichern |
| Wellenformlänge | 8192 Punkte * 14 Bit |
| Beispielrate | 250MSa / s |
Vertikale Auflösung | 14 Bits |
| Sinus | Harmonische Unterdrückung | ≥50 dBc (<1 MHz); ≥45dBc (1MHz ~ 20MHz); |
| Totale harmonische Verzerrung | <0,5% (20 Hz ~ 20 kHz, 0 dBm) |
Rechteck | Anstiegs- / Abfallzeit | ≤15 ns (VPP <5 V) |
Überschwingen | ≤5% |
Auslastungsgrad | 0,01% ~ 99,99% (Auflösung 0,01%) |
Sägezahnwelle | Linearität | > 99% (0,01 Hz ~ 10 kHz) |
Ausgabeeigenschaften |
Amplitude (VPP) | Frequenz ≤ 5 MHz: 1 mVpp ~ 24 Vpp;
5 MHz <Frequenz ≤ 10 MHz: 1 mVpp ~ 20 Vpp;
10 MHz <Frequenz ≤ 20 MHz: 1 mVpp ~ 10 Vpp;
Frequenz> 20 MHz: 1 mVpp ~ 5 Vpp; |
Auflösung | 1 mV |
Amplitudenstabilität | ± 0,5% / 5 Stunden |
Ebenheit der Amplitude | ± 2,5% (<10 MHz); ± 5% (> 10 MHz); |
Wellenformausgabe |
Impedanz | 50Ω ± 10% (typisch) |
Schutz | Alle Kanäle können länger als 60 Sekunden arbeiten, wenn die Last kurzgeschlossen ist. |
DC-Offset |
| Versatzbereich | Frequenz ≤ 20 MHz: ± 12 V; Frequenz> 20 MHz: ± 2,5 V; |
Offset Auflösung | 1 mV |
Phasenfunktion |
Phasenbereich | 0 ~ 359,99 ° |
Phasenauflösung | 0,01 ° |
TTL- Ausgang |
TTL-Pegelamplitude | > 3 Vpp |
| Ausschwärmen | > 8 TTL LAST |
Anstiegs- / Abfallzeit | ≤10ns |
CMOS- Ausgang |
Niedriger elektrischer Pegel | <0,3 V |
Hoher elektrischer Pegel | 1V ~ 12V |
Anstiegs- / Abfallzeit | ≤18ns |
Externe Messung |
Funktion | Frequenz, Periode, positive / negative Impulsbreite, Arbeitszyklus |
Eingangsspannungsbereich | 1 Vpp ~ 20 Vpp |
Frequenzmesser | Auflösung | 0,01 Hz (Gate Time = 100 S) |
Reichweite | 0,01 Hz ~ 100 MHz |
Empfindlichkeit | Gate Time 3 Stufen (1S, 10S, 100S) einstellbar |
Zähler | Reichweite | 0-4294967295 |
Kupplung | DC |
Arbeitsmodus | Handbuch |
Zeitraum | Messbereich | 5ns ~ 20s | DC-Kopplungsmessung |
Impulsbreite | Messbereich | 0ns ~ 20s |
Auflösung | 5ns |
Auslastungsgrad | Reichweite (Anzeige) | 0% ~ 100% |
Fegen |
Trägerwellenform | Sinus, Quadrat, Rampe, beliebig (außer DC) |
Sweep-Typ | Linear oder Logarithmus |
Sweep-Richtung | Hinauf, Hinunter und Hin- und Rückfahrt; |
Objekte fegen | Frequenz, Amplitude, Offset, Arbeitszyklus |
Sweep-Zeit | 0,01 S ~ 999,99 S / Schritt |
Einstellbereich | Startposition und Zielposition können beliebig eingestellt werden. |
Reichweite | Wird durch die Parametereinstellung festgelegt. |
VCO (Spannungssteuerungsausgang) |
Modulationssignalbereich zum Eingang | 0 ~ 5V |
VCO-Signalfrequenzbereich | 0-1000Hz |
VCO-Steuerobjekt | Frequenz zur Spannungsregelung (VCF), Amplitude zur Spannungsregelung (VCA), Offset zur Spannungsregelung, Arbeitszyklus zur Spannungsregelung. |
VCO-Sonderfunktion | Kann durch externes analoges Signal amplitudenmodulieren (AM) oder frequenzmodulieren (FM). |
Modulation |
Modulationsart | AM, FM, PM, ASK, FSK, PSK |
Trägerwellenform | Sinus, Quadrat, Dreieck, Rampe, beliebige Wellenform (außer DC) |
A M |
Quelle | Intern (CH2) / Extern (VCO IN-Anschluss) |
Modulierende Wellenform | Sinus, Quadrat, Dreieck, Rampe, beliebige Wellenform |
Tiefe | 0% bis 120% |
Modulierende Frequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; |
FM |
Quelle | Intern (CH2) / Extern (VCO IN-Anschluss) |
Modulierende Wellenform | Sinus, Quadrat, Dreieck, Rampe, beliebige Wellenform |
Modulierende Frequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; |
PM |
Quelle | Intern (CH2) / Extern (VCO IN-Anschluss) |
Modulierende Wellenform | Sinus, Quadrat, Dreieck, Rampe, beliebige Wellenform |
| Phasenabweichung | 0 ° bis 360 ° |
Modulierende Frequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; |
FRAGEN | |
Quelle | Intern (CH2), Extern (ASK IN Port), Manuell |
Modulierende Wellenform | Quadratisch mit 50% Einschaltdauer. |
Schlüsselfrequenz | 1μHz ~ 10MHz |
FSK |
Quelle | Intern (CH2), Extern (FSK IN Port), Manuell |
Modulierende Wellenform | Quadratisch mit 50% Einschaltdauer. |
Schlüsselfrequenz | 1μHz ~ 10MHz |
PSK |
Quelle | Intern (CH2), Extern (PSK IN-Anschluss), Manuell |
Modulierende Wellenform | Quadratisch mit 50% Einschaltdauer. |
Schlüsselfrequenz | 1μHz ~ 10MHz |
Burst-Funktion |
Trägerwellenform | Sinus, Quadrat, Rampe, beliebig (außer DC) |
Burst Count | 1 ~ 1048575 |
Triggerquelle | Manuell, intern, extern (AC / DC) |
Allgemeine Spezifikation |
Anzeige | Art | 2,4-Zoll-TFT-Farbdisplay. |
Speichern und laden | Menge | 12 |
Position | 01 bis 12 (01 für Standardstartwert) |
Schnittstelle | Art | USB zu serieller Schnittstelle |
Protokoll | Befehlszeilenmodus, der Kommunikationsprotokolle bereitstellt. |
Geschwindigkeit kommunizieren | 115200bps (Industriestandard) |
Leistung | Spannungsbereich | AC100V ~ 240V |
Technik | SMD, LSI, Zuverlässig und langlebig |
Summer | Kann durch Einstellen ein- und ausgeschaltet werden. |
Betrieb | Tasten und Knopf kontinuierlich. |
Umgebung | Temp .: 0 ~ 40 ℃, Luftfeuchtigkeit: ﹤ 80% |
| Steckertyp: | Vereinigtes Königreich |
Artikelgröße | 210 * 195 * 75 mm / 8,27 * 7,68 * 2,95 Zoll |
| Artikelgewicht | 612 g |
Packungsgrösse | 1244 g |
Packungsgrösse | 29 * 23 * 10 cm / 11,42 * 9,06 * 3,94 Zoll |
